نموذج مصغر لمنظومة صناعية لمعالجة أو ترشيح السوائل أو الغازات داخل وحدة صناعية. ويُستخدم هذا النوع من الماكيتات لشرح كيفية عمل النظام الصناعي وتوضيح مكونات خط المعالجة قبل التنفيذ أو لأغراض العرض والتعليم.
أولاً: الهيكل العام للنظام
- يتكون الماكيت من مجموعة من الأسطوانات العمودية المتصلة بأنابيب.
- هذه الأسطوانات مرتبة بشكل متتالي على قاعدة معدنية واحدة.
- يحيط بها هيكل معدني يحمل شبكة من الأنابيب التي تربط بين الوحدات المختلفة.
ثانياً: وحدات المعالجة الأسطوانية

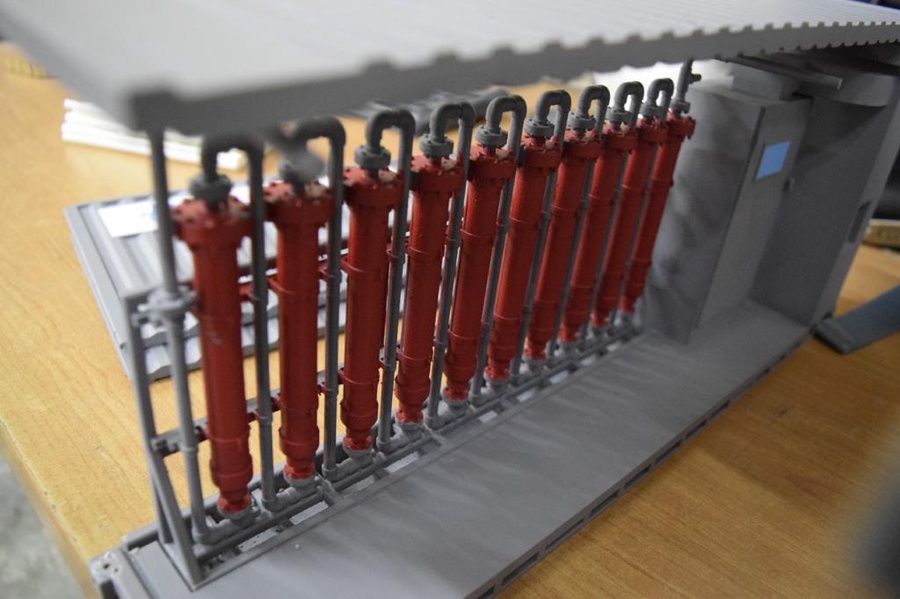

- تظهر عدة أسطوانات حمراء عمودية تمثل وحدات معالجة أو فلاتر صناعية.
- هذه الوحدات قد تستخدم في عمليات مثل:
- تنقية المياه
- ترشيح الغازات
- معالجة المواد الكيميائية
- تعمل هذه الأسطوانات عادة بشكل متسلسل بحيث تمر المادة عبر كل وحدة للحصول على درجة أعلى من التنقية.
ثالثاً: شبكة الأنابيب
- ترتبط الوحدات ببعضها عبر أنابيب معدنية رمادية تنقل المادة بين المراحل المختلفة.
- الأنابيب في الأعلى والأسفل تسمح بدخول وخروج السوائل أو الغازات من النظام.
رابعاً: غرفة التحكم أو الوحدة المساندة
- في أحد أطراف الماكيت يوجد هيكل صغير يشبه غرفة التحكم أو وحدة التشغيل.
- قد تحتوي هذه الغرفة في الواقع على أنظمة المراقبة أو التحكم في الضغط والتدفق داخل النظام.
خامساً: القاعدة والمنصة
- تم تثبيت جميع المكونات على منصة صناعية تمثل أرضية الموقع الحقيقي.
- يساعد هذا التصميم على توضيح كيفية تركيب المعدات الصناعية داخل المنشأة.
سادساً: الهدف من الماكيت
يُستخدم هذا النوع من النماذج من أجل:
- شرح آلية عمل الأنظمة الصناعية.
- تدريب المهندسين أو الفنيين على فهم خطوط الإنتاج والمعالجة.
- عرض المشروع في المعارض الصناعية أو العروض الهندسية.
